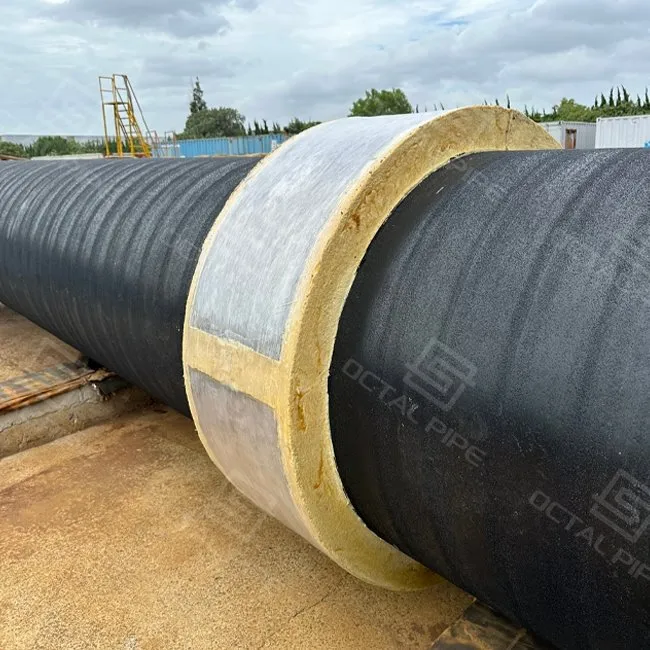

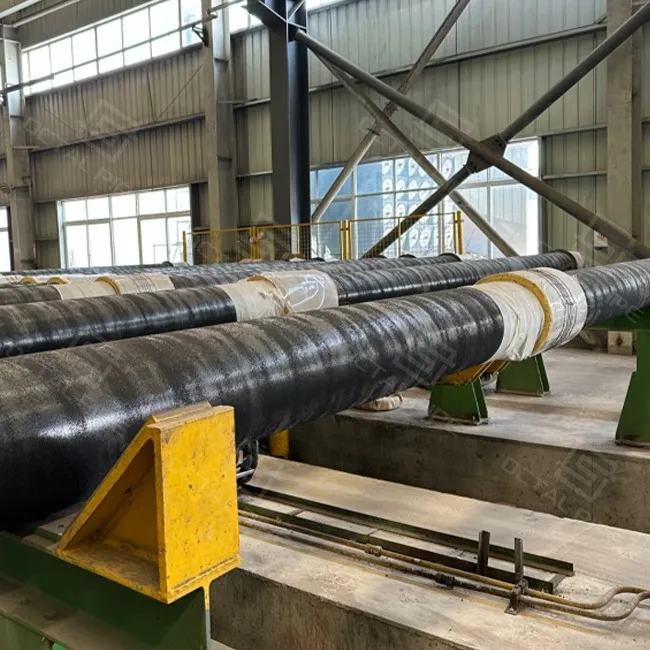

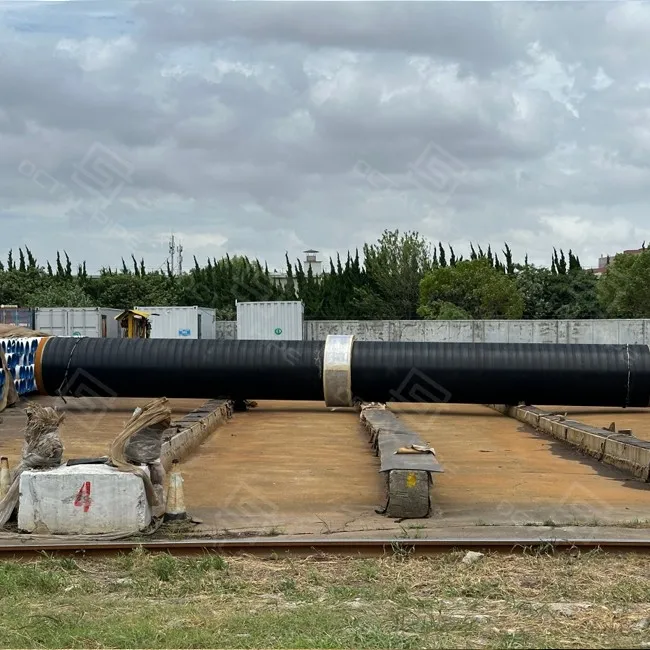

Instalação do ânodo

Instalação de ânodoé o trabalho de anexar ânodos de sacrifício a uma tubulação-por meio de soldagem, fixação/amarração ou incorporação na camada CWC-para que os ânodos corroam primeiro e o tubo de aço permaneça protegido como parte do sistema de proteção catódica (CP). Para tubo revestido CWC, também inclui controleposição do ânodo, método de fixação e proteção do cabopara que os ânodos permaneçam eletricamente eficazes sem serem danificados durante o manuseio, assentamento ou soldagem em campo.
Dois sistemas principais são aplicados:

• Ânodos de sacrifício (Zn, Al, Mg):Simples,-sem manutenção, ideal para águas rasas e solos.
• Ânodos de Corrente Impressa (MMO, Si-ferro):Alimentado por retificadores, ajustável, adequado para tubulações em águas profundas e{0}}de longa distância.

A Octal Pipe projeta e instala sistemas de ânodos estritamente de acordo com os padrões DNVGL-RP-F103, ISO 15589-2 e NACE, oferecendo espaçamento, ligação e métodos de instalação otimizados (soldados, fixados ou CWC incorporados).

De acordo com o DNVGL-RP-F103, a instalação adequada de ânodos é fundamental para garantir distribuição uniforme de corrente e eficácia-de longo prazo. A Octal Pipe oferece diversas soluções de instalação dependendo do projeto e do ambiente da tubulação:

1. Fixação soldada (almofadas/pulseiras)

Controle de localização:Os ânodos são posicionados para evitar juntas de campo, suportes e áreas que colidam com ferrões, rolos ou contato com tensores.

Disciplina de reparo de solda + revestimento:As áreas de solda são definidas e, em seguida, o revestimento é reparado e selado para evitar "pequenas queimaduras, grandes células de corrosão".

Proteção do cabo:O roteamento é seguro e protegido para que não fique preso durante o manuseio e o abaixamento.

2. Montagem com braçadeira/correia (kit de instalação do ânodo)

Clareza do escopo do kit:Um kit típico de instalação de ânodo inclui braçadeira/corpo de sela, tiras/fixadores, almofadas de isolamento, cabo de continuidade e materiais de vedação-para que o empreiteiro não improvise no local.

Qualidade do contato:As superfícies de ajuste são controladas para evitar contato de alta{0}}resistência que passa visualmente, mas falha eletricamente posteriormente.

Anti-afrouxamento e manuseio de transporte:A cinta é especificada para sobreviver ao transporte, elevação e tensão de assentamento sem deslocamento.

3. Incorporado em CWC (para CP protegido em tubo revestido com peso de concreto)

Incorporar geometria:O recesso/tampa é controlado para que o ânodo fique protegido contra impactos e arrasto enquanto ainda é eletricamente eficaz.

Saídas de cabos e vedação:Os pontos de saída dos cabos são protegidos e selados para que não se tornem pontos de obstrução ou caminhos de água.

Terminar transições:A zona CWC/ânodo é coordenada com cortes de soldagem para que o revestimento da junta em campo possa ser executado de forma limpa (quando especificado).

Instalação subaquática:

Para dutos submarinos, os ânodos são instalados offshore por mergulhadores ou veículos operados remotamente (ROVs).

Grampos especializados e sistemas de soldagem são usados ​​para garantir uma colocação segura e precisa.

DNVGL-RP-F103 especifica métodos de espaçamento e anexação para garantir uma cobertura uniforme de CP.

Instalação de haste anódica alimentada (ICCP):

Hastes anódicas (MMO, baseadas-em titânio) são colocadas ao longo da rota do pipeline.

Conectado a transformadores-retificadores em plataformas terrestres ou superiores.

Fornece corrente ajustável, adequada para tubulações em águas profundas com alta demanda de CP.

procedimento de instalação do ânodo

Use isso como oprocedimento de instalação do ânodolinha de base e aperte-a em seu ITP quando necessário:

Confirmação pré-do trabalho:Confirme o sistema de revestimento, o acúmulo de CWC-(se aplicável), o plano de espaçamento dos ânodos e as zonas proibidas-perto das juntas/suportes do campo.

1. Marcação e ajuste-:Marcar locais por desenho; verifique a folga para colocar equipamentos e pontos de manuseio.
2. Anexo:Instalação por método soldado ou de braçadeira/cinta; roteamento seguro de cabos e alívio de tensão.
3. Verificação de continuidade:Realize verificações de continuidade/resistência elétrica e registre os resultadosquando especificado em PO/ITP.
4. Selar e reparar:Reparar/remendar danos locais ao revestimento, vedar saídas de cabos e{0}}verificar novamente as áreas reparadasquando especificado.
5. Documentação-conforme criada:Atualize IDs/locais de ânodos e registros de teste para comissionamento e monitoramento futuro de CP.

As soluções de instalação de ânodos da Octal Pipe oferecem controle robusto de corrosão com vários benefícios técnicos:

Vida útil estendida:

O design DNVGL-RP-F103 garante peso, espaçamento e capacidade adequados do ânodo, permitindo de 20 a 40 anos de proteção catódica eficaz.

Distribuição atual otimizada:

O projeto de engenharia garante polarização uniforme da superfície da tubulação.

Evita subproteção ou superproteção localizada, pois ambas podem causar descolamento do revestimento.

Segurança em ambientes perigosos:

Os sistemas sacrificiais não requerem energia, eliminando riscos de faíscas em zonas inflamáveis.

Os sistemas ICCP são projetados com monitoramento automático e controle de corrente para garantir uma operação segura.

Integração com Revestimentos e CWC:

Funciona em conjunto com revestimentos FBE, 3LPE, 3LPP e CWC, proporcionando estabilidade à corrosão e flutuabilidade.

Garante a integridade do revestimento enquanto complementa o CP com redundância.

Adaptabilidade:

CP sacrificial – Simples, de baixa{0}}manutenção, ideal para ambientes rasos/submersos.

ICCP – Ajustável, adequado para dutos de exportação em águas profundas-de longa distância.

Desempenho offshore comprovado:

Aplicado em tubulações submarinas, risers e J{0}}tubes, atendendo às margens de segurança do projeto offshore da DNV.

Em umLinha de tubulação revestida CWC, ânodoinstalaçãonão se trata apenas da saída de corrente do CP. O risco prático é que os ânodos e os cabos se tornempontos de obstáculo/impactodurante operações de-recolha, levantamento de pátio, contato com rolos e assentamento-então o projeto paga por reparos e re{2}}verificações. Esta seção concentra-se na instalação do ânodo no tubo de uma forma que permaneça eletricamente eficaz e construtível através do manuseio do CWC e da soldagem em campo.

A maior parte do retrabalho na instalação do ânodo acontece porque as regras de espaçamento foram escritas como "X metros típicos" sem considerarjuntas de campo, cortes de CWC e contato com equipamentos leigos. As regras abaixo ajudam a manter o layout edificável em tubos revestidos com CWC, preservando ao mesmo tempo a intenção do projeto CP.

Entre em contato agora

Perguntas frequentes





P 1 - Como evitar problemas elétricos quando ânodos são instalados em tubos com revestimento de concreto?

R: Paratubos revestidos com peso de concreto, o plano de instalação deve incluir disposições para evitarcontato elétrico entre ânodos e armadura de concreto, e isso deve ser abordado no IPS/ITP. (As orientações da DNV fazem referência a esta necessidade de tubos revestidos de concreto e a vinculam ao planejamento de procedimento/inspeção.)

P 2 - O que um procedimento de instalação de ânodo deve incluir?

R: adequadoprocedimento de instalação do ânodogeralmente é escrito como uma sequência de trabalho-pronta para IPS/ITP, cobrindo recebimento/manuseio/armazenamento de ânodos, desenhos detalhados de instalação (com tolerâncias), inspeção/teste de fixação e documentação de registros. Esta abordagem de “especificação de procedimento” é explicitamente mencionada nas orientações da DNV para dutos submarinos.

P 3 - Quais documentos devem acompanhar a instalação do ânodo (para recebimento e entrega)?

Quando especificado no PO/ITP, os itens típicos de rotatividade incluem:como-lista/IDs de localização de ânodos criados, lista de verificação de inspeção de instalação/fixação e qualquerregistro de teste de continuidade/resistênciaalém de registros de reparo/re{0}}teste de revestimento caso os reparos tenham sido realizados. A orientação dos padrões enfatiza a manutenção de desenhos de instalação, inspeção/teste e registros como parte do pacote documentado.

Certificações



Certificado CE

Certificado ISO 9001

Certificado API Q1

Certificado ABS

Certificado AP-5L

Certificado API-5CT



Padrões:DNVGL-RP-F103, DNV-RP-B401, ISO 15589-2, NACE SP0169

Tipos de ânodo:Sacrificial (Zn, Al, Mg), ICCP (MMO, grafite, silício-ferro)

Métodos de instalação:Hastes soldadas, amarradas, CWC embutidas, braçadeira, subaquáticas, ICCP

Aplicações:Dutos offshore, dutos submarinos, pântanos, dutos enterrados

Vida útil:20–40 anos
