Tubo LSAW

Dutos de{0}}diâmetro transversal-de grande diâmetro, travessias de rios, molhes e fundações profundas raramente usam o mesmo tubo que uma caldeira ou uma linha de processo curta. Aqui, os designers costumam pedirTubo de aço LSAW (soldado por arco submerso longitudinal), porque permite que eles combinemplaca larga, espessura de parede pesada e soldas-retas que são fáceis de examinar e rastrear.

Octal Pipe foca neste tipo de trabalho. Nós fornecemosTubo LSAW baseado em placa-produzido pelo processo JCOE com soldagem SAW-dupla face, cobrindoAPI 5L Grau B–X100 e classes estruturais correspondentes. Diâmetros de400–1626 milímetrose espessura da parede até75mmpermitir que uma faixa LSAW cubralinhas troncais, cabeçalhos de estação, estacas offshore e grandes adutoras, para que você não precise gerenciar moinhos diferentes para cada parte do projeto.

Características Dimensionais

Classes e classificações de materiais

A Octal Pipe fornece tubos LSAW em estrita conformidade com especificações reconhecidas de tubos de linha-e de pressão-. Os padrões típicos que apoiamos incluem:

• API SPEC 5L (PSL1/PSL2)– Tubulações para transmissão de óleo, gás e água; CVN, HIC/SSC por projeto.
• GB/T 9711-2017– Indústrias de petróleo e gás natural-Tubos de aço para transporte por dutos (L245–L555).
• ISO 3183 (a pedido)– Padrão internacional-de tubulação harmonizado com API 5L.
• ASTM A671/ASTM A672– Tubo EFW/SAW para serviços de pressão atmosférica a alta-e temperaturas moderadas a elevadas.
• GB/T 3091-2015– Tubo de aço soldado para serviços de fluidos de baixa-pressão (para aplicações civis/utilitárias designadas).
• SY/T 5037-2018– Tubo SAW para fluidos comuns(para alternativas SSAW quando especificado).
• Padrões nacionais e internacionais adicionais– por exemplo, CSA Z245.1, requisitos de serviço-do projeto (seleção de material NACE MR0175/ISO 15156) e inspeção-de terceiros 3.2 podem ser organizados.

Certificados de teste de usinagem (EN 10204 3.1 / 3.2) e registros completos de END estão disponíveis com cada remessa.

• Preparação de placa → fresamento de borda
• Formação (JCOE ou UOE)
• Soldagem por pontos + SAW interno/externo
• UT/RT (quando especificado)
• Expansão + endireitamento + chanfro final
• Hidroteste + inspeção final (quando especificado)

Controles da linha de produção de tubos LSAW

Preparação de Matéria Prima

• Chapas/bobinas-laminadas a quente de usinas qualificadas sob rigorosa inspeção de entrada
• Superfície verificada por partículas magnéticas/inspeção visual para descartar laminações e defeitos superficiais
• Composição química verificada para corresponder ao grau API 5L/projeto exigido
• Descalcificação com água-de alta pressão para garantir uma superfície de aço limpa antes da moldagem e soldagem

Tecnologia de formação

• Desenrolamento e nivelamento precisos para estabilizar o formato da placa
• Endireitamento hidráulico e conformação servo{{0}controlada para diâmetro e circularidade precisos do tubo
• Controle digital de alinhamento de dobra/borda para manter a folga da solda uniforme ao longo de todo o comprimento
• Processo de conformação otimizado para evitar "abaulamento" da costura de solda e incompatibilidade na junta

Processo de Soldagem

• Estações de soldagem automática-de alta eficiência para passes de raiz e preenchimento
• Soldagem por arco submerso com vários-fios (4–5 fios) para obter penetração total e alta taxa de deposição
• Soldagem contínua-em todo o comprimento para garantir a integridade da junta em tubos LSAW longos
• Monitoramento e registro-de parâmetros de soldagem em linha para rastrear a qualidade da solda

Testes não{0}}destrutivos

• Teste ultrassônico automático (UT) em cordões de solda e metal base adjacente
• Exame 100% de raio X (RT) ou panorâmico da solda de acordo com os requisitos do projeto/API
• Taxa de qualificação de solda projetada para exceder 99,5% por meio de controle de processo e ciclo de re-trabalho

Tratamento e Revestimento de Superfície

• Limpeza/jateamento de superfícies internas e externas até o grau de revestimento
• Vários sistemas de revestimento anti{0}}corrosão disponíveis: 3PE/3LPE, FBE, epóxi ou sistemas específicos-do projeto
• Adesão e espessura do revestimento verificadas; Os testes de-spray salino/envelhecimento podem atingir uma duração maior ou igual a 1.000 horas, dependendo do sistema
• Tubos acabados fornecidos com tampas e marcações para transporte e instalação em campo

Para muitos projetos, a primeira questão não é “qual tamanho está disponível”, masqual tipo de tubo é adequado: LSAW, SSAW ou ERW. A Octal está envolvida em todos os três, mas há razões claras pelas quais designers e proprietários escolhem deliberadamenteTubo de aço LSAWem certos casos.

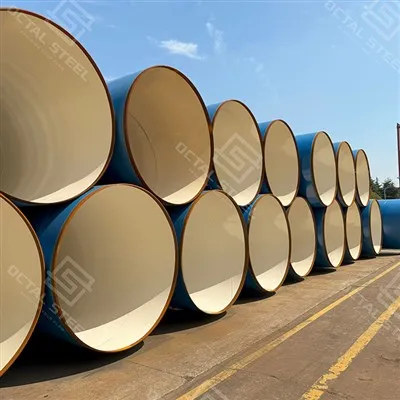

LSAW vs SSAW (soldado em espiral)

O tubo SSAW (soldado em espiral) funciona bem paralinhas de água de baixa a média pressão e algumas tubulações terrestresonde o custo é o principal motivador. No entanto, muitosdutos de transmissão de alta-pressão, travessias de rios, dutos offshore e estacas estruturaissão especificados comoLSAWporque:

• ocostura de solda é reta, mais fácil de examinar e qualificar para AUT e mecânica de fratura;
• espessura de parede pesada (até 40–75 mm) é mais prático em placa do que em espiral;
• algunscódigos de projeto e especificações do cliente limitam ou excluem soldas espiraisem áreas-de alta consequência.

Como resultado, os projetos API 5L que exigemX60–X80 com CVN/DWTT e HIC opcionalmuitas vezes acabam usandocostura-reta LSAWpara as secções críticas, mesmo que a SSAW seja permitida noutros locais.

LSAW vs ERW (soldado por resistência elétrica)

ERW é comum paradiâmetros pequenos e médiosem redes de distribuição, revestimentos e obras estruturais em geral. Uma vez que o OD ultrapassa aproximadamente400–508 milímetrose a espessura da parede fica mais pesada, a maioria dos proprietários muda paraLSAW baseado em placa-porque:

• oentrada de calor, formato da solda e acesso NDTem costuras SAW são mais adequadas para paredes-espessas e tubos-de grande diâmetro;
• Requisitos API 5L PSL2 e testes adicionais(DWTT, CTOD, etc.) são mais fáceis de encontrar e documentar em costuras longitudinais baseadas em placas;
• paraestacas e tubulares estruturais, a combinação de espessura de parede, controle de ovalidade e retilineidade favorece LSAW.

Para os clientes da Octal, isso geralmente significa:ERWpara furo pequeno,SSAWonde a pressão e o custo baixos/médios dominam, eLSAWonde quer que a linha ou estrutura estejaalta consequência, alta pressão ou sujeito a análise rigorosa-de terceiros.

Quando você faz o pedidoTubo de aço soldado LSAW, você não está comprando apenas aço por tonelada. Você está comprando a capacidade decombinar desenhos, passar na inspeção do AUT e de-terceiros e manter a construção dentro do cronograma.
O grande-diâmetro do próprio Octal PipeMoinho LSAW na Chinaé configurado exatamente em torno desses pontos, de modo que funciona da mesma forma que os projetos de pipeline e de fundação realmente são executados.

Das preocupações do comprador ao que o Octal Pipe oferece

O que está por trás disso na fábrica de tubos octal

A instalação LSAW da Octal Pipe édedicado a tubos de costura-grandes e retos, não uma oficina mista-de pequeno porte. A janela de produção – normalmenteDE 400–1626 mm, parede 8–50+ mm, em API 5L B–X80 e classes estruturais correspondentes– é construído em torno de casos de uso reais:linhas troncais e de coleta, gás urbano, transmissão de água, jaquetas, pilhas e membros de racks-de tubos pesados. Isso significa que sua especificação geralmente fica dentro do “ponto ideal” da usina, em vez de ser forçada ao limite do que o equipamento pode fazer.

Por trás da marcaTubo Octal, existe uma linha que foi criada para fazer a mesma coisa corretamente, repetidas vezes:

• Fresagem de borda de placa CNC-e pré{1}}dobra autônomafornecem um sulco de solda limpo e repetível, de modo que cada costura longitudinal comece na mesma geometria.
• Soldagem automática por pontos e estações SAW internas/externasmantenha a junta alinhada e a entrada de calor sob controle, reduzindo ajustes manuais e comportamento imprevisível da soldagem.
• UT-on-line de costuras, além de testes-hidrostáticos completosgaranta que apenas tubos com integridade de solda verificável saiam da fábrica e entrem em seu projeto.

O sistema de qualidade por trás disso está alinhado comRequisitos de estilo da ISO 9001 e da API-, apoiado por licenças nacionais para fabricação e revestimento de-tubos de pressão e certificações de produtos, comoAPI 5Londe necessário. Na prática, isso significa que você recebelivros de dados estruturados– MTCs, resumos de END e hidrotestes, registros de revestimento – em um formato adequado a projetos internacionais de pipeline e fundação. Em vez de relatórios soltos, você precisa se re-organizar.

Finalmente, a forma como o Octal Pipe trabalha com o moinho éorientado a projetos-e não apenas orientado a-produtos-. Conectamos produção LSAW, revestimento, inspeção-de terceiros e frete marítimo em um único cronograma e falamos tanto a "linguagem do projeto" quanto a "linguagem da fábrica". Para você, como comprador, o resultado é queTubo Octal LSAW, tubo e estacaschegar no localpronto para soldar, conduzir e instalar, apoiado por documentação e controle de processos que correspondem ao que suas equipes de projeto e clientes finais realmente esperam.

Escolhendo um fornecedor de tubos LSAW na China

Se você estiver fornecendoTubo LSAW da China, o risco real não é "eles podem fabricar tubos" - é se o fornecedor pode entregar umescopo comparável e auditável(rota de formação + inspeção + rastreabilidade + embalagem de exportação) para que seu recebimento e controle de qualidade do projeto não fiquem presos na falta de evidências. NoTubo Octal, administramos o fornecimento LSAW como umpacote controlado-de compras: tubo base de acordo com o padrão solicitado, pontos de retenção de inspeção alinhados ao seu ITP e identificação da remessa que seu armazém pode reconciliar rapidamente.

• Embalagem de exportação que corresponda à realidade de manuseio: para remessas de longo-curso/exportação, especifique proteção final, proteção de borda/chanfro, pontos de içamento e embalagem em condições de navegar para que não ocorram danos entre a fábrica, o porto e o pátio.
• Vantagem-de coordenação local na China: quando você agrupa tubo + chanfro + revestimento/embalagem em um PO, as movimentações internas e as etapas de re{3}}manuseio são reduzidas -, o que geralmente ocorre onde ocorrem danos ao chanfro, contaminação de identificação e lacunas na documentação.
• Escopo de inspeção de solda tornado comparável: Escreva os requisitos UT/RT comométodo + cobertura + base de aceitação; caso contrário, dois "Fornecedores de tubos LSAW na China"podemos cotar o mesmo grau com resultados de inspeção completamente diferentes.

O que você recebe quando especificado no PO/ITP: MTC/CMTR (EN 10204 3.1/3.2), relatório de END (método/cobertura/aceitação/resultados), registro de hidroteste (pressão/retenção/resultado), relatório dimensional e lista de embalagem/marcação vinculada a IDs de tubos/pacotes (arquivo digital disponível quando solicitado).

Principais áreas de aplicação



Suporte estrutural e fundações



Além do transporte puro, o tubo Octal LSAW é amplamente utilizado comoaço estrutural: submarino e próximo-da costaestacas, pernas de jaqueta, estacas de saia, golfinhos, suportes de paredes de cais e cais, pilares de pontes e colunas de rack-de tubos pesados. A combinação da espessura da parede-baseada em placa e da retilineidade controlada fornece a resistência à compressão e à flexão necessárias para cravação, rejuntamento e carregamento cíclico-de longo prazo.

Transmissão e coleta de líquidos e gases



O tubo LSAW octal é usado parapipelines regionais e de longa-distânciatransportando petróleo bruto, produtos refinados, gás natural, gás rico, água produzida e lotes-de vários produtos. Paredes pesadas-e tamanhos de{3}}diâmetro grande permitem que os designers combinemalto rendimento-com controle de pressão estável, enquanto os programas CVN/DWTT/HIC opcionais documentados suportam requisitos de serviço doce e azedo.

Terminais, infraestrutura de armazenamento e carregamento



Noterminais petrolíferos e químicos, parques de tanques e cais de carregamento, O tubo LSAW octal é usado paralinhas de entrada/saída, coletores de coletores, linhas de carregamento para berços marítimos e conexões SPM/bóias. O diâmetro externo controlado, a geometria do chanfro e a qualidade do revestimento ajudam a reduzir o tempo de-ajuste-no local e os reparos do revestimento, para que as equipes de construção possam conectar tanques, bombas e braços de carregamento com menos ajustes em campo.

Sistemas petroquímicos e industriais



Emrefinarias, complexos petroquímicos, fábricas de GNL e unidades de fertilizantes, tubo LSAW-de grande diâmetro é aplicado emlinhas de flare e purga, coletores de plantas, coletores de tanques, linhas de recuperação de vapor e corredores de serviços públicosonde os diâmetros excedem a faixa típica sem emendas. CorrespondênciaGraus API, ASTM e EN, além de opções de revestimento interno e externo, permitem que uma família LSAW cubra serviços de alto-fluxo e pressão{1}}moderada com documentação e inspeção consistentes.



Veja casos de projetos relacionados

Clique aqui

Configurações típicas de tubos de aço LSAW por tipo de serviço

Para pipelines e fundações de alta-consequência, os compradores não precisam apenas de uma fábrica; eles precisamcontrole, rastreabilidade e suporte rápido quando algo dá errado. A Octal Pipe constrói seu fornecimento LSAW exatamente em torno disso.

1. Filosofia de "controle 100%" – cada etapa crítica é verificada

Em vez de provar algumas peças e considerá-las boas, nossa fábrica LSAW opera umaesquema de controle de 100% de nove-pontosda matéria-prima à embalagem:

Para você, isso significa que qualquer peça que um proprietário ou{0}inspetor terceirizado pegue, há umtrilha de teste completa por trás dele, em vez de lacunas nos registros.

2. Linha digital automatizada para qualidade de solda repetível

Nossa linha de produção é projetada para eliminar o máximo de aleatoriedade possível na soldagem e conformação de costura:

• Linha de produção totalmente digital e em rede– unidades-chave como UT, fresamento de bordas, conformação, soldagem, expansão e teste hidráulico estão sob monitoramento central, para que os parâmetros do processo possam ser rastreados até cada tubo individual.
• Soldagem por arco-submerso-duplo com UT phased-array on-line– após a soldagem SAW interna e externa, cada costura é imediatamente verificada por testes ultrassônicos on-line com inspeção por raios X-local. Os parâmetros e resultados da soldagem são totalmente registrados, mantendo a taxa de reparo muito baixa e permitindo que a aceitação da solda na primeira{2}}passagem atinja99.99%.
• Expansão-mecânica completa– cada tubo é expandido mecanicamente após a soldagem, o que equilibra as tensões residuais e melhora a circularidade e a retilineidade. Isso torna a flexão de campo, a soldagem circunferencial e a cravação de estacas mais previsíveis.
• Suporte de laboratório-credenciado pelo CNAS– todos os programas experimentais e qualificações de procedimentos (CVN, DWTT, HIC/SSC, etc.) são realizados em um laboratório nacional-credenciado, para que os dados de teste possam ser aceitos em projetos internacionais sem re-testes.

O resultado é que o comportamento da costuraTubo octal LSAWnão é uma questão de sorte:tubos do mesmo tamanho e classe se comportam de maneira consistenteem soldagem, END e serviços.

3. Sistema de serviço construído em torno de projetos, não apenas de pedidos

O controle na fábrica resolve apenas metade do problema. A Octal Pipe também executa um modelo de serviço que segue o ritmo de projetos reais:

• Processamento-personalizado de alto nível– podemos entregar tubo LSAWcortado no comprimento do projeto, pré-chanfrado, marcado, com aberturas ou mangas preparadasde acordo com os desenhos, para que o material chegue ao local próximo de "pronto para soldar/pronto para dirigir" e não como material semi-acabado que precisa de re-trabalho pesado.
• Compromisso claro de{0}resposta ao problema– assim que um problema no produto for confirmado, pretendemos estar no local em48 horas para projetos nacionais e 96 horas para projetos no exteriorou contrate parceiros locais/terceiros-confiáveis ​​para ajudar. O objetivo é ajudá-lo a identificar a causa raiz e chegar a um acordo rápido sobre uma solução prática, e não apenas trocar e-mails.
• Suporte técnico 24 horas por dia, 7 dias por semana, por uma equipe experiente– as equipes de vendas, técnicas, controle de qualidade e logística trabalham como uma equipe de projeto. Eles sabemAPI 5L, GB/T 9711, ASTM A671/A672 e requisitos regionaisno Médio Oriente, Sudeste Asiático, África e outros mercados, e pode sinalizar cláusulas nas quais os proprietários ou supervisores normalmente se concentram antes de se tornarem problemas.

Para EPCs e equipes de compras,Tubo Octalportanto, não é apenas um nome num certificado de fábrica, mas um fornecedor que combina:

• Produção LSAW 100% controlada,
• documentação rastreável e{0}}pronta para auditoria, e
• suporte responsivo ao projetoquando você precisar de ajuda no local.

Entre em contato agora

Problema Comum

Q1: O que é tubo de aço LSAW?

A: Tubo de aço LSAW (tubo soldado por arco submerso longitudinal)é um tubo soldado-de grande diâmetro feito de placa por formação JCOE/UOE e soldagem SAW-de dupla face. É usado principalmente paradutos de transmissão de óleo, gás e água de alta-pressão e estacas estruturais.

Q2: Quais são os tamanhos típicos de tubos LSAW e faixas de espessura de parede?

R: Suprimentos octaisTubo LSAWem tamanhos típicosDE 400–1626 mmcomespessura da parede 6–75 mm, em comprimentos únicos em torno6.5–12.6 m, abrangendo a maior partetubos e estacas de{0}}diâmetro granderequisitos.

Q3: Qual é a diferença entre o tubo LSAW e o tubo SSAW/ERW?

A: Tubo LSAWtem umcostura SAW longitudinal retafeito de chapa, adequado paradiâmetro grande, parede pesada e linhas de alta-pressão/alta{1}}consequência. SSAWtem uma costura em espiral e é frequentemente usado para linhas sensíveis a-pressão mais baixa e custos-;ERWé principalmente paradiâmetros pequenos e médios.

Q4: Quais padrões e classes o tubo de linha Octal API 5L LSAW atende?

R: OctalTubo de linha API 5L LSAWé produzido paraAPI 5L PSL1 / PSL2, GB/T 9711 e ISO 3183, em notasL245/B até L690/X100, comCertificados EN 10204 3.1 / 3.2 e registros completos de END / hidrotestea pedido.
