Tubo isolado a vácuo

Cada projeto de-injeção de vapor ou geotérmico gasta muito dinheiro transformando combustível em vapor de{1}}alta qualidade na superfície. Em uma coluna de tubulação convencional, uma grande parte dessa energia é perdida na descida: a qualidade do vapor cai, o óleo permanece viscoso, cera e incrustações se acumulam, o revestimento esquenta e, no permafrost, o solo ao redor do poço pode começar a descongelar. Quando os operadores chegam a esse ponto, a questão não é mais “mais vapor?” mas "como mantemos o calor onde é importante?"

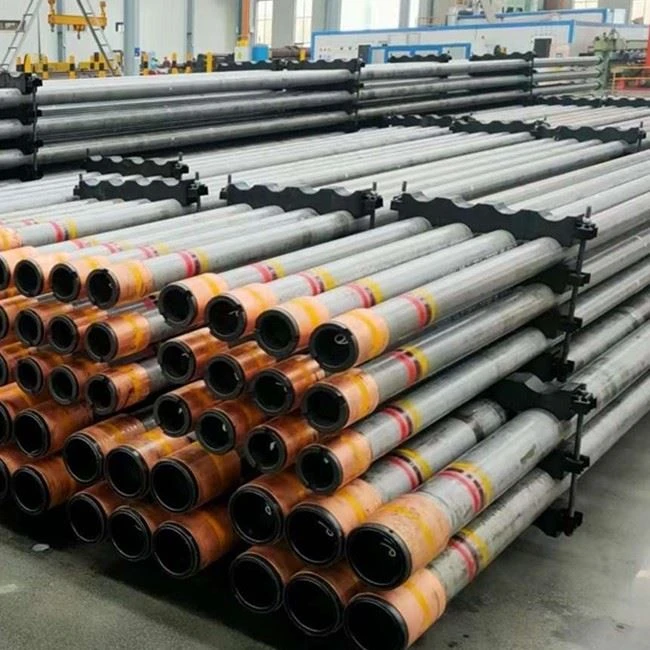

Tubo Octaltubulação isolada, também conhecido comotubulação isolada a vácuo (VIT), foi projetado exatamente para esses poços. Cada junta é um conjunto-de parede dupla com um tubo interno de produção e um tubo transportador externo. O anel é preenchido com isolamento de alto{3}}desempenho e evacuado para alto vácuo, com camadas reflexivas e getters para bloquear condução, convecção e radiação ao mesmo tempo. Em comparação com a tubulação nua, nossa coluna VIT oferece qualidade de vapor de fundo-de fundo significativamente maior, temperaturas anulares mais baixas e perda de calor por metro muito menor.

Construído com tubos API 5CT, como N80, L80 e P110, com conexões BTC ou premium-estanques a gás, Octaltubulação pré{0}}isoladapode ser operado com equipamento de manuseio OCTG padrão, mas oferece o desempenho térmico necessário para injeção de vapor de-óleo pesado, desenvolvimentos de petróleo-pesado offshore, poços de permafrost e projetos geotérmicos de alta{2}}entalpia.

A tubulação isolada octal é construída como umcadeia de tubo concêntrico de parede-dupla. Cada junta consiste em um menortubo internoque transporta os fluidos do poço e um maiortubo externoque protege a montagem. Os dois tubos são soldados em ambas as extremidades, criando uma vedação selada.espaço de isolamento anularentre eles. As juntas são conectadas no poço com API BTC ou acoplamentos roscados premium, de modo que a coluna completa funciona como uma tubulação padrão.

O design térmico baseia-se no corte de todostrês mecanismos básicos-de transferência de calor – condução, convecção e radiação – no anel:

• Folha de alumínio para bloqueio de radiação

Uma folha de alumínio reflexiva é envolvida no anel para refletir a radiação infravermelha de volta para o tubo interno quente. Isto reduz bastante a perda de calor radiante em altas temperaturas de vapor.

• Material isolante para controle de condução

O espaço entre o tubo interno e externo é preenchido com isolamento-de baixa condutividade (como pó de perlita ou lã de vidro ultra-fina). Isto aumenta a resistência térmica do anel e limita o fluxo de calor condutivo.

• Vácuo e getters para suprimir a convecção

Após a montagem, o anel é evacuado para alto vácuo e equipado com getters que absorvem continuamente os gases residuais. Quase sem gás para se mover, a transferência de calor por convecção no anel é efetivamente eliminada.

• Tratamento pré-de tensão do tubo interno para segurança

O tubo interno recebe pré--tensão controlada antes da soldagem final, para que a expansão e a contração térmica durante a soldagem e a operação em campo não criem tensões residuais prejudiciais. Isto ajuda a manter a zona de solda e toda a junta mecanicamente seguras durante muitos ciclos de aquecimento e resfriamento.

Ao combinar essa estrutura-de canal duplo comproteção contra radiação, isolamento sólido, alto vácuo e pré-tensão do-tubo interno, A tubulação isolada octal minimiza a perda de calor ao longo do poço enquanto ainda se comporta mecanicamente como uma coluna de tubulação OCTG familiar.

Um ponto chave da engenharia é que o desempenho térmico não é determinado apenas pelo material de isolamento. No serviço de campo, a perda de calor é fortemente afetada pela estabilidade do anel, pela integridade da-solda final e pelo controle térmico-da área da junta após repetidos ciclos de temperatura. É por isso que a tubulação isolada protendida é especialmente relevante em serviços de vapor cíclico, e não apenas em serviços de temperatura-estável.

A família de produtos pode ser entendida mais claramente por meio de cinco instruções de uso-direto: recuperação térmica de-óleo pesado, prevenção do degelo do permafrost em campos de petróleo e gás, furos de poços anti{2}}cera, aquecimento geotérmico e geração de energia, e poços-de fontes termais. Isto ajuda a mostrar que a gama não se limita apenas à injeção de vapor; ele também pode ser selecionado de acordo com a função de-preservação de calor em serviços-de água quente e geotérmicos.

Fontes-de águas termais

Para o desenvolvimento-de fontes termais, o valor da tubulação isolada ou do tubo de isolamento não é apenas reduzir a perda de calor, mas também manter mais calor útil disponível desde a profundidade até a saída. Nesses projetos, uma temperatura de saída mais alta e uma preservação de calor mais estável podem melhorar o valor comercial do poço e reduzir a perda de temperatura durante a entrega.

Para facilitar a triagem do modelo, as informações de tamanho nesta seção são organizadas em grupos de tabelas separados. A primeira tabela abrange a família de tamanhos de tubos isolados a vácuo padrão usados ​​principalmente para injeção de vapor, produção-de petróleo pesado e outros serviços térmicos em campos petrolíferos. O segundo grupo de tabelas adiciona tamanhos de tubos isolados protendidos e graus de isolamento para serviço térmico cíclico. A terceira tabela mostra modelos comuns de tubos de isolamento Octal usados ​​mais diretamente em serviços de troca de calor geotérmico-e de preservação-de calor-de fontes termais. Manter essas famílias de tamanhos separadas facilita a revisão da RFQ e ajuda a distinguir as cadeias térmicas convencionais de campos petrolíferos das configurações de tubos-de isolamento geotérmico.

A tubulação octal isolada a vácuo está disponível na seguinte família de tamanhos representativos para aplicações em campos petrolíferos e de serviço-de vapor.

Para projetos com ciclos térmicos repetidos, também está disponível uma família de tamanhos de tubos isolados protendidos, juntamente com uma classificação de grau de isolamento-. Esses valores são melhor mostrados abaixo da tabela VIT padrão como uma referência complementar para a seleção-de serviços térmicos, especialmente quando os compradores precisam comparar tamanho, envelope de conexão, peso unitário e desempenho de isolamento na mesma etapa de revisão.

Para aquecimento geotérmico, geração de energia geotérmica e poços-de fontes termais, a família de produtos inclui ainda uma família separada de modelos de tubos de isolamento Octal. A exibição desses modelos em uma tabela independente facilita a comparação de aplicações geotérmicas e de água quente-sem misturá-las com tamanhos de tubos de serviço-de vapor e oferece aos compradores um ponto de partida mais claro para o projeto de canais de{4}}preservação de calor e seleção de modelos.

Para facilitar a seleção de engenharia, a tubulação isolada Octal é oferecida em váriosclasses térmicas:

• Grau B– λ ≈ 0,06–0,04 W/(m· grau)
• Grau C– λ ≈ 0,04–0,02 W/(m· grau)
• Grau D– λ ≈ 0,02–0,006 W/(m· grau grau)
• Grau E– λ ≈ 0,006–0,002 W/(m· grau)

Quanto maior o grau, menor será a perda de calor por metro e melhor será aqualidade do vapor-do fundo do poçopara uma determinada condição de superfície. Nossa equipe de engenharia pode modelar a perda de calor versus profundidade para que você possa ver a diferença entre tubos comuns, básicostubulação pré{0}}isoladae Octal VIT de alto-grau ao longo do perfil específico do seu poço.

Para uma seleção prática, o grau térmico deve ser lido juntamente com o serviço de serviço. Em projetos de-injeção de vapor e de petróleo-pesado, menor condutividade térmica significa maior qualidade do vapor na profundidade do reservatório e menos transferência de calor indesejada para o anel. Em projetos geotérmicos e de fontes-quentes, menor condutividade térmica significa maior temperatura de saída e mais calor utilizável na superfície. É por isso que o grau de isolamento deve estar vinculado ao balanço energético do projeto e não ser tratado como um número de catálogo isolado.

Para compradores de tubos isolados, as principais questões não são apenas “quais tamanhos você tem?”, mas:

• Quanta perda de calor posso realmente economizar no meu poço?
• O projeto é otimizado para águas-profundas, injeção de vapor ou condições em terra?
• Posso ver o valor-k e o perfil de temperatura antes de fazer o pedido?

Para responder a isso, Octal tratatubulação isoladacomo um sistema projetado, não como um produto-tipo-que serve-para todos.

No trabalho de projeto prático, a tubulação isolada é selecionada pelo objetivo de serviço, capacidade térmica e condição do poço, e não apenas pelo diâmetro externo. A revisão normalmente começa com o objetivo operacional: preservar a qualidade do vapor até a profundidade do reservatório em poços CSS ou SAGD, limitar o vazamento de calor para o anel na produção-de águas profundas, reduzir a queda de temperatura em poços terrestres-propensos a cera, proteger formações congeladas em áreas de permafrost ou preservar o calor utilizável em serviços geotérmicos e de{3}}água quente. A partir daí, a coluna de tubulação é definida pelo grau de isolamento, alvo de vácuo anular, layout de suporte, controle térmico de conexão e requisitos de-vida útil sob repetidos ciclos térmicos.

Esta abordagem dá aos compradores uma base de comparação mais útil na fase do projeto. Em vez de comparar a tubulação apenas por tamanho e tipo de rosca, a seleção pode ser verificada em relação à perda de calor esperada, à temperatura do fundo-do furo ou de saída, à temperatura do anel, à adequação da-profundidade do poço e se a construção é destinada a injeção de vapor, garantia de fluxo-de água profunda, serviço térmico em terra ou canais de preservação de calor geotérmico-. Essa também é a lógica das seções abaixo: primeiro a configuração, depois o controle-de transferência de calor no anel, depois o valor-k e a modelagem de temperatura e, finalmente, a vida útil e a faixa de comprimento.

1. Configurações ajustadas às condições de campo
Em vez de uma única construção, a Octal oferece diversas configurações de isolamento construídas no mesmo conceito de tubo interno/externo sem costura. Para a produção-em águas profundas, nos concentramos na estabilidade-de longo prazo e em valores k-muito baixos para controlar a temperatura do anel e o risco de hidrato; para projetos de vapor (CSS/SAGD), enfatizamos a capacidade-de altas temperaturas e a resistência ao ciclo térmico; para poços terrestres e proteção contra permafrost, equilibramos a resistência do isolamento com custo e cargas mecânicas. Cada configuração é definida por seu grau de isolamento, nível de vácuo e layout de suporte interno, para que você possa combinar a sequência VIT com seu campo em vez de adaptar o campo à tubulação.

2. Controle de convecção, condução e radiação no anel
Nossos projetos combinam três mecanismos para reduzir a transferência de calor entre o tubo interno e externo:

• Controle de convecção– o anel é evacuado até um nível de vácuo definido ou preenchido com gás inerte quando apropriado, de forma que haja um mínimo de fluido restante para transportar calor por convecção. Getters no anel ajudam a manter essa condição durante a vida útil do poço.
• Controle de condução– suportes cuidadosamente espaçados mantêm os tubos internos e externos alinhados, minimizando a área de contato metálico, mantendo a lacuna de isolamento mesmo sob cargas e mudanças de temperatura.
• Controle de radiação– o isolamento-multicamadas com camadas refletivas e não{1}}condutoras (semelhante em princípio aos sistemas MLI) reduz a transferência de calor radiante em altas temperaturas de vapor.

Quando necessário, é aplicado isolamento adicional em torno doárea conjuntapara que as conexões não se tornem "pontos quentes" na string.

3. Desempenho baseado em k-valor e modelagem térmica
O desempenho térmico é expresso comok-valor(perda de calor em BTU/hr·ft· grau F ou W/m· grau). A tubulação isolada octal está disponível em diversas faixas de-valores k, desde níveis-de águas profundas projetados para vazamento de calor muito baixo, até níveis mais altos-k, mas mais econômicos, para serviços em terra-de temperatura moderada.

Para trabalhos de projeto, nossa equipe de engenharia pode:

• calcular k-valores para a configuração de tubulação isolada selecionada,
• correrperfis de temperatura-versus{1}}profundidadepara a geometria específica do seu poço, e
• compare cenários como "tubulação convencional x tubulação isolada" ou "VIT de-grau médio x alto-".

Isso proporciona uma visão clara da qualidade do vapor-do fundo do poço, da temperatura do revestimento/anular e da temperatura de saída da superfícieantesvocê se compromete com um design de string.

Uma tabela de comparação simplificada abaixo mostra como a menor condutividade térmica está associada ao maior poder de-extração de calor sob diferentes condições de temperatura-do fundo do furo.

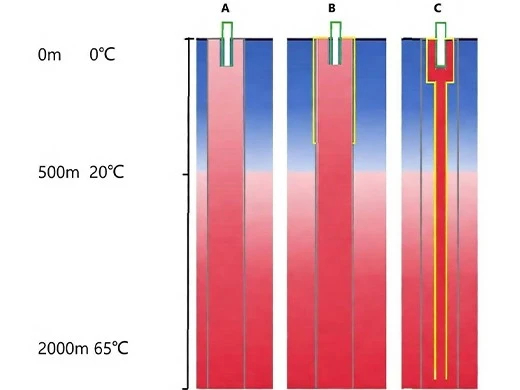

A mesma lógica de engenharia também se estende a aplicações geotérmicas e de água-quente. Três conceitos de canal-térmico de fundo de poço são definidos como Esquema A, B e C. O Esquema A representa um furo de poço sem tratamento isolado eficaz, onde mais calor é absorvido e perdido na seção de armazenamento-de calor. O Esquema B aplica isolamento em parte da secção para melhorar a eficiência da utilização geotérmica. O Esquema C cria um canal de preservação-de calor no fundo do poço mais completo para que a utilização geotérmica possa ser impulsionada ainda mais, especialmente em poços-de calor mais elevados. Isso é importante porque conecta a seleção do tubo ao desempenho de{10}preservação de calor do sistema, e não apenas ao tamanho do tubo.

Outro caminho de aplicação é a rota coaxial de troca-de calor usando arranjos de revestimento e-tubulação central, onde o tubo de isolamento é usado para preservar energia geotérmica mais útil ao longo do poço. Para projetos de aquecimento geotérmico e geração-de energia, a seleção geralmente é orientada pela temperatura de saída, taxa de circulação, extração de calor de-poço único e produção anual de calor, e não apenas pelo diâmetro externo e pelo tipo de rosca.

Um caso representativo do PERT II está listado abaixo para mostrar como a temperatura de saída e a potência de{0}poço único são avaliadas sob uma condição operacional geotérmica definida.

As configurações geotérmicas típicas incluem um revestimento de 273,05 × 11,43 mm com 178 × 135/194/154 mm correspondendo às dimensões do canal isolado para cerca de 4.000–4.500 m de poços e cerca de 3.750–4.500 kW de saída, um revestimento de 244,5 × 10,03 mm com 140 × 100/154 mm arranjo de classe para poços de cerca de 3.100 m e aproximadamente 1.250–1.500 kW, um revestimento de 219,1 × 10,16 mm com arranjo de classe de 140 × 100/154 mm para poços de cerca de 2.500–3.000 m e aproximadamente 750–1.000 kW, e um revestimento de 139,7 × 7,72 mm com arranjo de classe de 89 × 62/99 mm para poços de cerca de 2.500–3.000 m e aproximadamente 400–600 kW.

Para facilitar a correspondência do projeto, a rota geotérmica é agrupada nas séries H2000, H3000 e H4000. Em termos práticos, elas representam soluções geotérmicas cada vez mais profundas e de maior{4}}saída, ajudando os compradores a alinhar a profundidade do poço e o alvo de-extração de calor com a rota correta do tubo-de isolamento.

Uma comparação direta de desempenho também ajuda a esclarecer onde a rota do tubo-de isolamento agrega valor em relação ao PERT II. A condutividade térmica do PERT II é de cerca de 0,42 W/(m·K), versus menos de 0,02 W/(m·K) do tubo de isolamento Octal. Em uma comparação de temperatura-de fundo de poço de 70 graus, a potência-de extração de calor é de cerca de 375 kW para PERT II e cerca de 650 kW para tubo de isolamento Octal, um aumento de cerca de 275 kW, ou aproximadamente 73%. Em outra comparação para um poço de 2.500 m com temperatura de fundo-de cerca de 60 graus, taxa de vazão de 30 m³/h e condição de água-de retorno de 20 graus, o PERT II atinge temperatura de saída de cerca de 26 graus e potência de poço único de 210 kW, enquanto o tubo de isolamento Octal atinge cerca de 33 graus e 453 kW, melhorando a potência de extração de calor-de poço único em cerca de 243 kW, ou cerca de 116%.

A tabela de comparação abaixo resume a mesma base de teste e a diferença de desempenho entre o tubo de isolamento PERT II e Octal.

4. Opções projetadas de vida útil e comprimento
A tubulação isolada octal é fabricada emComprimentos de faixa 2 e faixa 3com uma vida útil de projeto alinhada a águas-profundas-de longo prazo, injeção de vapor-ou serviço geotérmico. A integridade do vácuo, o desempenho do isolamento e as soldas são qualificados para resistir a muitos anos de ciclos térmicos, portanto, o valor-k que você vê no modelo de projeto é o valor-k que você pode esperar em campo.

A tubulação isolada octal é construída com base nos familiares graus de tubulação API 5CT:

• N80, L80-1, L80-1Cr, L80-3Cr, L80-9Cr
• Q125, S135 e outros graus-de alta resistência para poços HPHT
• A conexão padrão éAPIBTC, e também podemos fornecer:
• conexões especiais-estanques a gás (por exemplo, roscas premium de metal-com{4}}metal semelhantes em desempenho a tubos de poço-de gás-de alta qualidade).
• opções integrais e semi{0}}embutidas para revestimentos-críticos de liberação.
• combinando juntas isoladas, crossovers e acessórios.

Isto significa que você obtém as vantagens térmicas detubulação isolada a vácuo, mas a equipe da sua plataforma ainda a opera com práticas familiares de manuseio do OCTG.

Dados representativos em nível de conexão-podem ajudar os compradores a selecionar produtos candidatos antes da finalização da RFQ. Os modelos típicos de tubos-de isolamento incluem:

· 140 × 100- 5-1/2" BTC, conexão OD sobre154 milímetros, peso unitário sobre31kg/m, comprimento de referência sobre1429 centímetros, classe de tubo-externoN80 139.7 × 6, força de pressão-externa do tubo sobreMaior ou igual a 23 MPa, classe de canal-internaN80 108 × 4, força de pressão interna-do tubo maior ou igual a36 MPa, condutividade térmica em serviço de 100 grausλ < 0,02 W/(m·K)

· 189 × 62 - 3-1/2" NU, conexão OD sobre108 milímetros, peso unitário sobre15,2 kg/m, comprimento de referência sobre39 pés, tubo externoN80 89 × 4,resistência à pressão-externa do tubo sobreMaior ou igual a 25,8 MPa, tubo internoJ55 70 × 4, força de pressão interna-do tubo sobreMaior ou igual a 38 MPa, condutividade térmica em serviço de 100 grausλ < 0,02 W/(m·K)

· 1219 × 182- 8-5/8" SC, conexão OD sobre233 milímetros, peso unitário sobre65,7kg/m, comprimento de referência sobre70 pés,tubo externo 20# 219 × 7, força de pressão-externa do tubo sobreMaior ou igual a 9 MPa, tubo interno20# 196 × 6, força de pressão interna-do tubo sobreMaior ou igual a 13 MPa, condutividade térmica em serviço de 100 grausλ < 0,02 W/(m·K)

· 1114 × 81 - 4-1/2" BTC, conexão OD sobre127mm,peso unitário sobre22,6 kg/m,comprimento de referência sobre96 pés, tubo externoN80 114 × 5,resistência à pressão-externa do tubo sobreMaior ou igual a 24,3 MPa, tubo internoN80 89 × 4, força de pressão interna-do tubo sobreMaior ou igual a 43 MPa, condutividade térmica em serviço de 100 grausλ < 0,02 W/(m·K)

Esses detalhes são importantes porque a aquisição de-tubos isolados raramente é decidida apenas pelo desempenho térmico. O tipo de conexão e o DE do acoplamento afetam a folga de operação, a compatibilidade com a estrutura existente do poço e a praticidade da instalação em campo. Adicionar esses detalhes-de modelo à página torna a discussão mais útil tanto para revisão de engenharia quanto para comparação de compras.

Nossa rota de fabricação de tubos isolados é projetada em torno da confiabilidade do anel de vácuo, bem como do desempenho mecânico:

1. Preparação de tubos sem costura– os tubos externos e internos são produzidos a partir de tubos sem costura-laminados a quente, cortados no comprimento certo,-tratados termicamente e 100% verificados por NDT-. As superfícies são jateadas-para garantir boa aderência e limpeza.
2. Montagem de isolamento– o tubo interno é envolto ou embalado com perlita/lã de vidro, película refletiva e espaçadores de acordo com o grau térmico selecionado e depois inserido no tubo externo.
3. Pré-alongamento e soldagem– o pré-estiramento controlado é aplicado ao tubo interno e, em seguida, ambas as extremidades são soldadas para fechar o anel enquanto mantém o alinhamento.
4. Processamento a vácuo– o anel é evacuado até o nível de vácuo especificado; getters são ativados para manter baixa pressão durante a vida útil da string.
5. Testes de integridade de vazamento e vácuo– as soldas e as portas de vácuo são testadas (testes de END e de vazamento) para confirmar a estanqueidade do anel.
6. Teste de condutividade térmica– amostras de juntas de cada lote são submetidas ao teste λ para verificar o grau de isolamento.
7. Rosqueamento e acabamento– as conexões são usinadas, calibradas de acordo com API 5B ou desenhos premium, as roscas são fosfatadas e protegidas e as juntas são marcadas e embaladas para transporte.

8.A cadeia completa de testes– inspeção mecânica, END, vácuo, térmica e de rosca – está vinculado anúmero de calor e número de junta, e documentado nos pacotes EN 10204 3.1 / 3.2 para aprovação do projeto.

A rota de produção pode ser descrita mais explicitamente como preparação e recalque da extremidade do tubo, tratamento térmico, inspeção, corte de comprimento-fixo e limpeza de superfície interna/externa; embalagem de folhas de alumínio e materiais de isolamento; montagem de tubos externos e internos; pré-alongamento e soldagem; extração a vácuo com verificação de vazamentos e inspeção-por raios X; estabilização de vácuo-anular; testes de-condutividade térmica; e operações finais como rosqueamento, hidroteste e embalagem para exportação. Vale a pena adicionar esta descrição extra do processo porque oferece aos compradores um caminho de aceitação mais claro, desde o tubo bruto até a junta isolada acabada.

Do ponto de vista da aquisição, a questão comercial não é apenas se o produto começa com baixa perda de calor, mas se o anel permanece vedado, se a área de solda permanece estável após o ciclo térmico e se as juntas acabadas podem ser liberadas com rosqueamento repetível e registros de inspeção rastreáveis. É por isso que a seção de controle de qualidade deve permanecer vinculada ao teste térmico, integridade do vácuo, END, inspeção de conexão e documentação em conjunto, em vez de tratá-los como reivindicações separadas.

Muitos resultados de pesquisa paratubulação isoladana verdade, referem-se a produtos de superfície, comotubulação PEX pré-isoladapara circuitos-de aquecimento urbano,tubulação de cobre pré-isoladapara climatização,tubulação termorretrátil isoladapara cabos elétricos ou itens de marca comotubulação isolada dekronusado em instrumentação industrial. Esses produtos são úteis em seus campos, mas sãonão foi projetado para-serviços de profundidade de 350 a 400 graus, altas cargas de colapso ou requisitos de API 5CT.

Octal fornece uma categoria diferente:tubulação de aço isolada a vácuo para poços de petróleo, gás e geotérmicos. Nosso produto:

• usa tubos de aço de grau API 5CT-em vez de plástico ou cobre.
• foi projetado para transportar vapor e fluidos produzidos sob alta pressão em profundidade.
• integra-se com colunas de revestimento OCTG, equipamentos de cabeça de poço e ferramentas-de fundo de poço.
• e passa pelo mesmo nível de testes OCTG que os tubos de produção, além de testes térmicos e de vácuo.

Então se o seu projeto precisatubulação PEX pré-isoladaoutubulação de cobre pré-isoladapara linhas de superfície, esses são produtos separados; quando você precisa de tubos de aço isolados que possam sobreviver no próprio poço,Tubo octal isolado a vácuoé a solução adequada.

A Octal fornece uma categoria diferente: tubos de aço isolados a vácuo e tubos de isolamento para poços de petróleo, gás, geotérmicos e de água-quente. O produto é construído em tubos de aço em vez de plástico ou cobre, é projetado para transportar vapor ou fluido quente em condições de poço, integra-se a colunas OCTG e equipamentos de fundo de poço e passa por controle de qualidade mecânico, térmico, de vácuo e de conexão-relacionado.

Mais uma distinção é que esta família de produtos não deve ser entendida apenas como tubos-de injeção de vapor para poços de petróleo. Ele também inclui uma rota de tubulação-de isolamento para aquecimento geotérmico, geração de energia geotérmica e poços-de fontes termais, onde o valor é medido pela temperatura de saída mais alta, melhor preservação de calor e maior eficiência de extração-de calor-de poço único.

Entre em contato agora

Perguntas frequentes





Perguntas frequentes 1 – Quando devo usar tubulação isolada em vez de tubulação normal?

Usartubulação isolada a vácuoem injeção de vapor (CSS/SAGD), poços de petróleo-pesado-em águas profundas, poços geotérmicos e de permafrost, ou onde cera, hidratos ou alta temperatura do anel são um problema. Reduz o uso de combustível, protege a carcaça e ajuda a manter o fluxo da produção.

FAQ 2 – Quais tamanhos e classes estão disponíveis para tubos isolados?

Nós fornecemostubulação isoladabaseado em tubulação API 5CT de2-7/8"×1,9" a 7"×5-1/2", em classes como N80, série L80 e Q125, com conexões BTC ou premium{3}}estanques a gás, comprimentos R2/R3 e juntas isoladas correspondentes.

Perguntas frequentes 3 – Que temperatura e-valores k a tubulação isolada Octal pode suportar?

Octal Pipe VIT foi projetado para até cerca de400 grausvapor ou água quente. Diferentes graus de isolamento oferecem valores k- baixos até cerca de0,002–0,006 W/(m·grau), proporcionando perda de calor no poço muito menor do que a tubulação de produção convencional.

Certificações



Certificado CE

Certificado ISO 9001

Certificado API Q1

Certificado ABS

Certificado AP-5L

Certificado API-5CT



Tipo de serviço:injeção de vapor (CSS / SAGD), produção de-petróleo pesado, poços-de águas profundas, geotérmicos e de permafrost

Estrutura:tubo de aço sem costura-de parede dupla concêntrico, anel evacuado com isolamento multicamadas

Faixa de tamanho (externo × interno):

73 × 40 mm (2-7/8" × 1,9")

89 × 50 mm (3-1/2" × 2-3/8")

114 × 76 mm (4-1/2" × 3-1/2")

140 × 101 mm (5-1/2" × 4-1/2")

178 × 124 mm (7" × 5-1/2")

Comprimento:Faixa 2 (R2) e Faixa 3 (R3), juntas isoladas disponíveis

Classes de aço:N80, L80-1 / 1Cr / 3Cr / 9Cr, Q125, S135 e outras classes API 5CT

Conexões:API BTC como padrão, conexões premium-estanques a gás opcionais

Graus térmicos (valor-k):vários níveis de isolamento, k até aproximadamente . 0.002–0,006 W/(m· grau) dependendo do grau

Máx. temperatura de operação:até cerca de 400 graus (dependente-da aplicação)
